Binokulární infrapřístroj PNV- 57 je určený pro řidiče automobilů, pásových a kolových dělostřeleckých tahačů, obojživelných automobilů , pásových obojživelných transportérů a motorových vlečných člunů v noci.



Infrapřístroj pro řidiče automobilů pracuje na principu využití odrazených infračervených paprsků. Světlomety vozidla s infračervenými filtry vysílají svazek infračervených paprsků na cestu, pozorovaný terén. Část těchto paprsků se odráží od cesty (pozorovaného terénu) a předmětů, které se na ní nacházejí. Objektiv infrapřístroje soustřeďuje odražené infračervené paprsky, které na něj dopadly a vytvoří na fotokatody elektronooptického převaděče obrazu, infračervený převrácený obraz silnice a předmětů.



Fotokatody tvoří vrstva poloprůhledné speciální látky, nanesené na vnitřní straně elektronooptického převaděče obrazu. Tato vrstva vysílá z ozářených míst elektrony, přičemž množství elektronů vyslaných z každého bodu je přímo úměrné intenzitě ozáření tohoto bodu. Tímto způsobem převádí fotokatody infračervený obraz na obraz elektronový. To znamená, že v elektronooptickom převaděči obrazu se mění infračervený obraz nejprve na obraz elektronový (na fotokatody) a až pak se to převádí na obraz viditelný (na stínítku).



Tento viditelný obraz je po stránce vzhledu, tak i po stránce rozdělení jasu podobný pozorovanému objektu (silnici a předmětem na ní).Pozorovatel nepozoruje obraz objektu přímo na stínítku, ale jen okulárem. Nutnost použití okuláru spočívá v tom, že objektiv a elektronooptický převaděč obrazu na stínítku je velmi malý. Aby byl v oku vytvořen normální vjem pozorovaného předmětu, pozoruje se stínítko okulárem, který zvětšuje obraz na normální velikost. V infraprístroji PNV -57 jsou dvě elektronooptické soustavy, po jedné na každé oko. Takové uspořádání pozorovacích soustav se nazývá binokulární. Vytváří určitou prostorovost obrazu, tím se dociluje skutečný vjem pozorovaných předmětů. Nevýhodou tohoto infraprístroja je, že ke své činnosti používá osvětlovací těleso, světlomety, vozidlo s infračervenými filtry, které vysílají svazek infračervených paprsků. Je to aktivní přístroj při své činnosti je snadno zjistitelný prostředky protivníka.Tento přístroj, ale v úpravě o označením PNV -57 DP se také používá pro řidiče ženijních přepravních prostředků a pro plavidlovú přepravu. Odlišuje se tím, že je doplněn speciálním infrasvetlometom a jeho upevňovacím zařízením, které jsou uloženy ve zvláštním pouzdře.





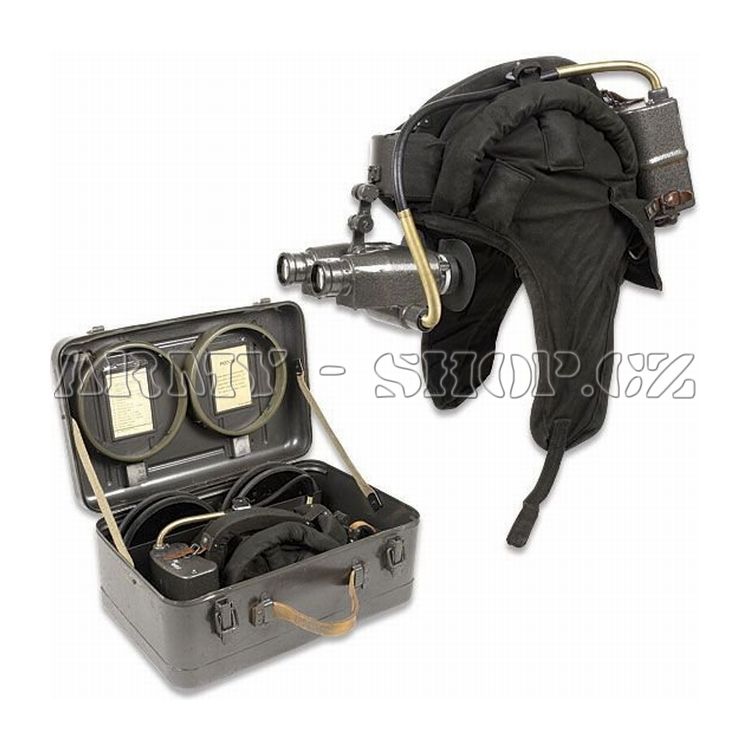

Foto ilustrační, vyřazený zánovní vojenský materiál nemusí se shodovat s obsahem z fotografie, určeno k dekoraci, funkčnost neodzkoušena ! Na požádání Vám rádi zašleme foto dodávaného setu, popřípadě nás navštivte osobně nebo telefonujte budeme Vám nápomocni.
